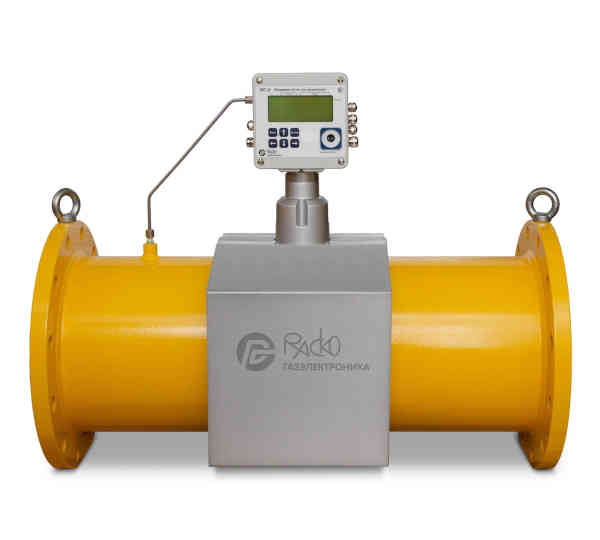

Ультразвуковой расходомер-счетчик газа РГ-У DN300

цена по запросу
Ед. измерения:
шт.

Расходомеры-счетчики газа ультразвуковые РГ-У предназначены для измерения объемного расхода и объема, приведенных к стандартным условиям по ГОСТ 2939−63, природного газа и других многокомпонентных и однокомпонентных газов, находящихся в однофазном состоянии.
Диапазоны рабочих расходов

  • Qmax = 6500 м³/ч;
  • Qmin при диапазоне 1:200 — 32,5 м³/ч;
  • Qmin при диапазоне 1:160 — 40,5 м³/ч;
  • Qmin при диапазоне 1:100 — 65,0 м³/ч;
  • Порог чувствительности — 8,0 м³/ч.

Метрологические характеристики
Пределы относительной погрешности при измерении объема (как для всех моделей РГ-У):

  • Исполнение «О»: от Qmin до Qt — ±2,1%; от Qt до Qmax включ. — ±1,1%;
  • Исполнение «4C»: от Qmin до Qt — ±1,8%; от Qt до Qmax включ. — ±1,1%;
  • Исполнение «6C»: от Qmin до Qt — ±1,5%; от Qt до Qmax включ. — ±1,1%.

Технические характеристики

  • Температура газа: от −40°C до +60°С;
  • Температура окружающей среды: от −40°C до +60°С;
  • Рабочее давление: PN16;
  • Степень защиты по ГОСТ 1425—2015: IP65;
  • Выходной импульсный сигнал: 2 шт.;
  • Взрывозащита: 1Ex ib IIB T4 GB X;
  • Напряжение постоянного тока от внешнего источника питания: 9±0,9 В;
  • Масса, кг, не более: до 164,5;
  • Габаритные размеры корпуса, мм, не более: высота до 800, ширина до 465, длина до 900;
  • Интерфейсы: RS232/RS485, оптический интерфейс по ГОСТ IEC 61107—2011, GSM/GPRS;
  • Параметры автономного электрического питания: напряжение постоянного тока ИВК — 7,2 В (2 или 4 батареи 3,6 В); напряжение постоянного тока УОС — 3,6 В (2 батареи 3,6 В).

Устройство и принцип действия
Аналогично модели DN50. Принцип действия основан на ультразвуковом методе измерения расхода и объема газа с вычислением приведенных к стандартным условиям значений. Состав счетчика включает ультразвуковой преобразователь расхода, термопреобразователи сопротивления, преобразователь абсолютного давления и измерительно-вычислительный комплекс.
